搖擺篩結構原理

按積木式結構原理設計開發，由一剛性曲柄軸驅動，并進 行了動態平衡。在可調整傾角的剛性曲柄軸的驅動下，圓形的篩機體可實現三維空間運 動，即在水平的圓周運動上疊加一個垂直方向的上下運動。

振動的參數隨旋轉速度、曲 柄偏心度、徑向傾角和切向傾角的大小而變化。這種設計構造，使得其工作參數的組合 可以無窮的多，從而使得被篩分的物料可以以所期望的速度在篩網層上運動，或者在期 望的時間內滯留在篩網層上。篩機振幅及物料的加速度隨曲柄偏心度的大小而變化，曲 柄軸的切向傾角的大小決定著物料在篩網上作圓周運動的速度;曲柄軸的徑向傾角決定 著物料從篩網中央向邊緣運動的速度;切向和徑向傾角的相互作用導致被篩分的物料在 篩網上作一種螺旋漸開線運動，物料在篩網上停留的時間，即篩分的精度和度量是由切 向和徑向傾角大小的組合比例來決定的。

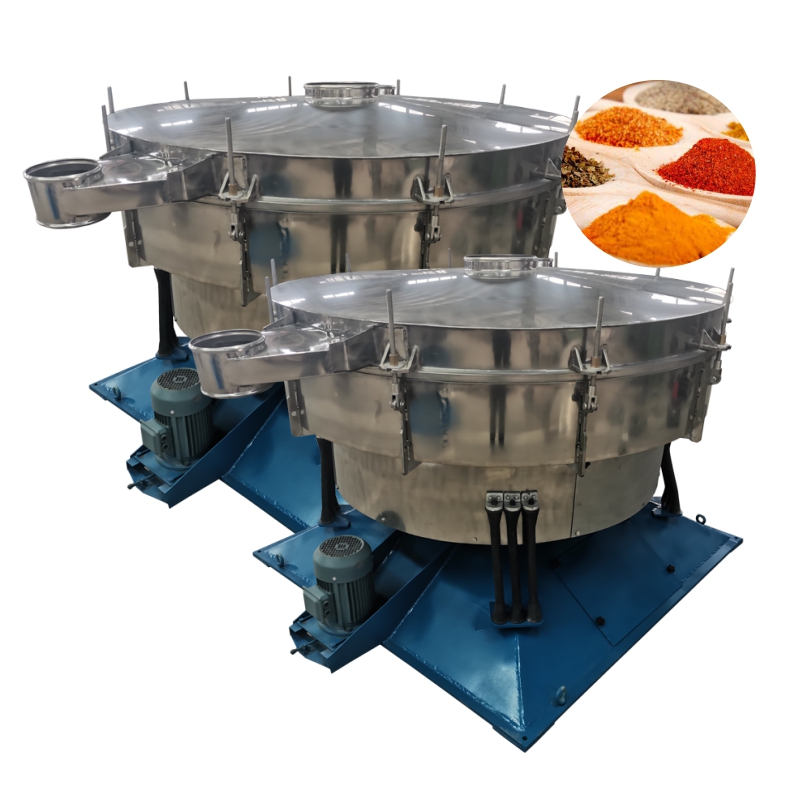

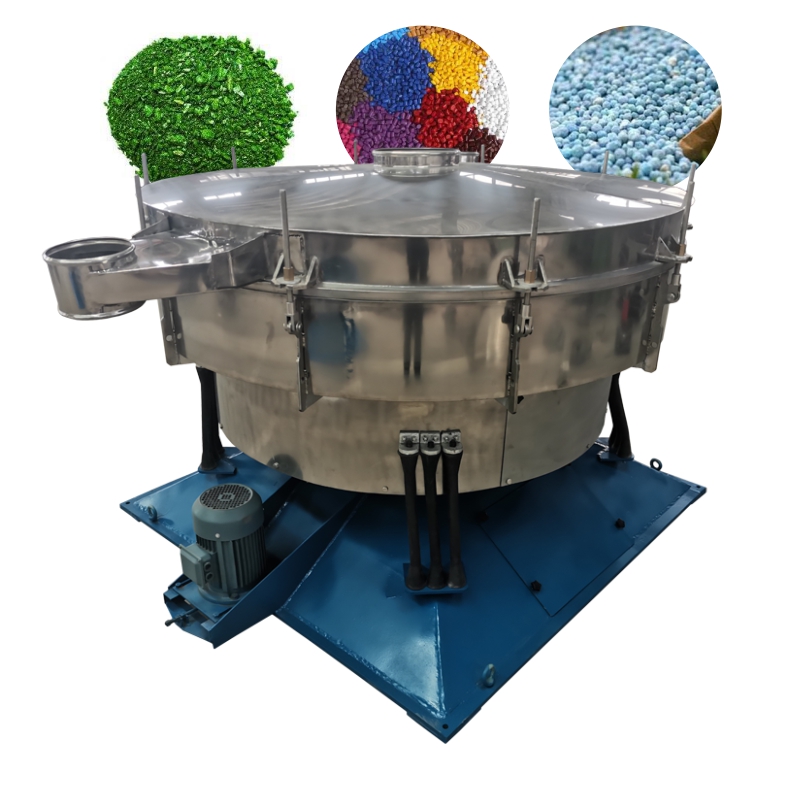

搖擺篩結構特點

A、金 字塔形底座和底盤是篩機的基礎部分，中間篩層，根據需要可進行增減(1-5層)。

B、主 傳動軸穿過軸承固定在金字塔底座中，主轉軸上下有平衡塊，使篩機在運動中保持平衡 。篩機由V型皮帶通過普通電機來驅動。

C、篩機底座作一種即有繞篩機系統主軸公 轉，又有繞自向主軸自傳的行星旋轉運動。

優點：

A、物 料可以從機器中央進入,依次篩過每層物料都從中央進入下一層。因此每部分物料在篩 網上運動的距離基本相似。這樣就可以保障的篩分。

B、通過合理的調整 篩機，粒度較大的物料在接近篩層邊緣時，垂直加速度隨之增加，可進一步提高篩分效 率。

其全新的設計理念和獨特的結構，使之成為接近手工篩分 作業的篩分機，成就了搖擺篩幾近完美的篩分效果，具有廣闊的應用前景。從篩機振動 體的動行軌跡來看，搖擺篩是一種非線性慣性振動篩。由于結構和工作原理的獨特性， 使得搖擺篩特別適用于對細小顆粒和微細粉物料的分級處理。搖擺篩既可用于干式篩分 ，也可用于濕式篩分，廣泛用于礦業，建材，冶金，鑄造，磨料，化工，輕工，醫藥， 食品等行業對粗細物料的分級處理等作業。

搖擺篩的篩面與篩 框可用多種材料和不同工藝加工制作，并可方便地多層疊加使用。搖擺篩為全封閉結構 ，基本不存在物料粉塵外溢，造成污染的現象，并可方便地加設干燥，冷卻，除塵，清 洗等輔助設施。
